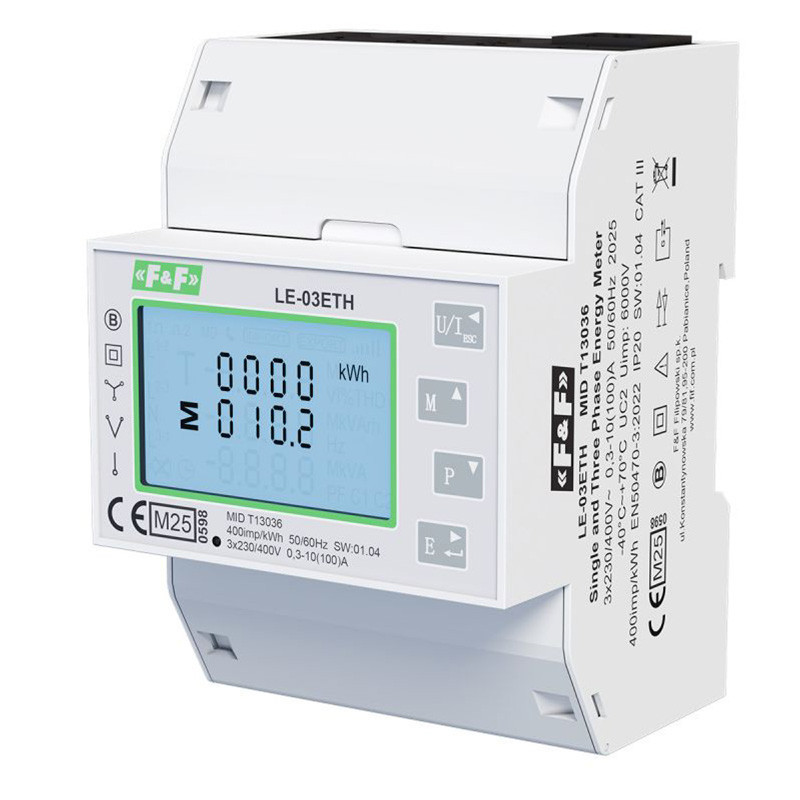

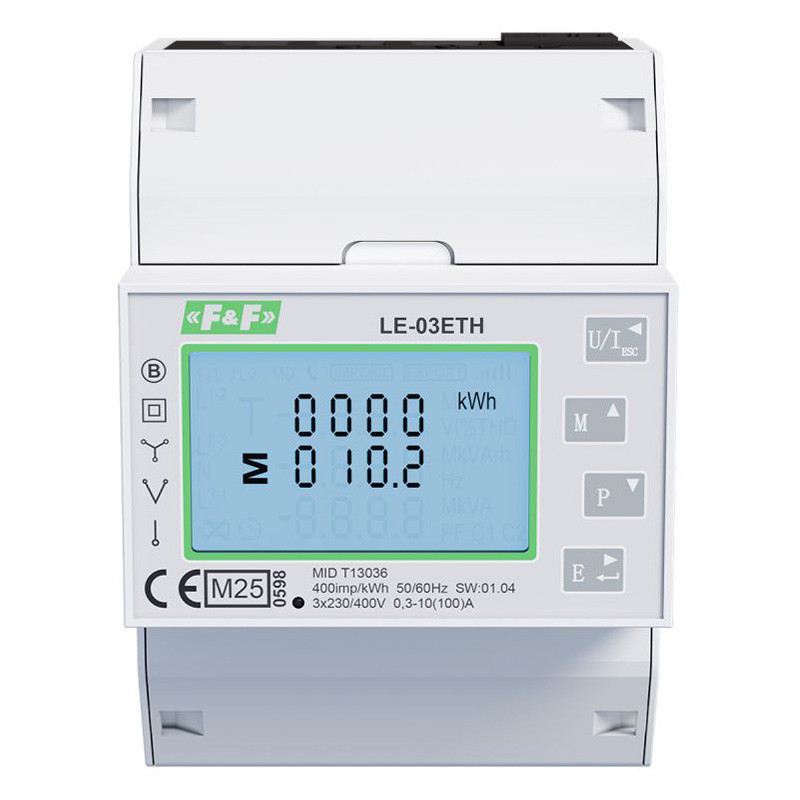

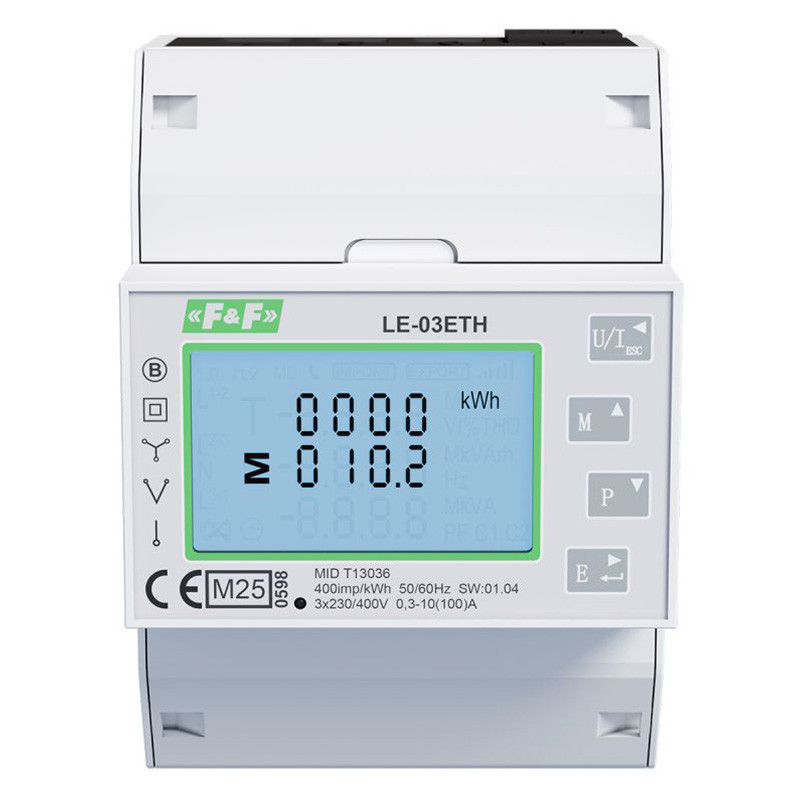

ŠTEVEC LE-03ETH

Trifazni digitalni števec električne energije LE-03ETH je namenjen sekundarnemu, poldirektnemu merjenju porabe električne energije posameznih aparatov ali aparatov v skupini.

Števec električne energije se lahko uporablja tudi za obračun, certificiran je po standardu: Direktiva MID 2014/32/EU Številka certifikata TI3036 Uporaba LE-03ETH je elektronski, večfunkcijski, certificiran (deklaracija MID) števec električne energije, primeren za neposredno merjenje.

Števec je primeren za daljinsko odčitavanje prek vgrajenega komunikacijskega priključka Ethernet in podpore za protokol Modbus TCP.

Funkcije:

• 3-fazni

• dvosmerni

• neposredna meritev 100 A

• prikaz kWh/kvar (vhod/izhod)

• prikaz omrežnih parametrov

• Certifikat MID

• Protokol Modbus TCP

• Ethernetni vhod

• osvetljen večfunkcijski LCD-zaslon

• zaščita konfiguracije števca z geslom

Tehnični podatki:

Komunikacijski vmesnik: Modbus TCP

Nazivna napetost: 3×230/400 V AC

Trenutni tok: 10:00 AM

Največji tok: 100 A

Nazivna frekvenca: 50÷60 Hz

Razred izolacijske zaščite: Razred II

Ohišje: PC+ABS plastika Razred okoljskih pogojev - mehanski: M1

Razred okoljskih pogojev - elektromagnetni: E2

Lastna poraba števca: 10 VA; 2 W

Obseg prikaza abakusa: 0÷9999999,9 kWh

Konstanta števca: 400 imp/kWh

Zaslon: LCD z osvetlitvijo ozadja (modro)

Vlažnost (brez kondenzacije): ≤95%

Signalizacija odčitavanja: rdeča LED

Preobremenitev: 30×lmax/10 ms Izolacija: 4 kV/1 min.; 6 kV/1,2 μs

Izmerjena napetost L-N: 100–276 V AC

Izmerjena napetost L-L: 173–480 V AC Priključek: Vijačni priključki 4–25 mm2

Navor privijanja: 3,5 Nm Delovna temperatura: -25–55 °C Dimenzije: 4 moduli (72 mm) Montaža: na 35 mm letev

Oznaka zaščite pred vdorom: IP51

Temperatura skladiščenja: -40 °C - 70 °C

Natančnost merjenja - delovna energija (EN504070-3:2022): Razred B

Natančnost merjenja - jalova energija (IEC62053-23): Razred 2

Natančnost merjenja - napetost: 0,5 %

Natančnost merjenja - tok: 0,5 %

Natančnost merjenja - frekvenca: 0,2 %

Natančnost merjenja - delovna in jalova moč: ±1%

IP (privzeto): 192.168.1.200

Vrata: 502

Maska podomrežja: 255.255.255.0

Prehod: 192.168.1.1

DHCP (privzeto): onemogočeno

Najmanjši tok: 0,3 A

Najmanjši detekcijski tok: 0,04 A

Odpornost na vibracije: 2g (10–50 Hz, v skladu z IEC60068-2-6)

Višina montaže: Do 2000 m nadmorske višine.
