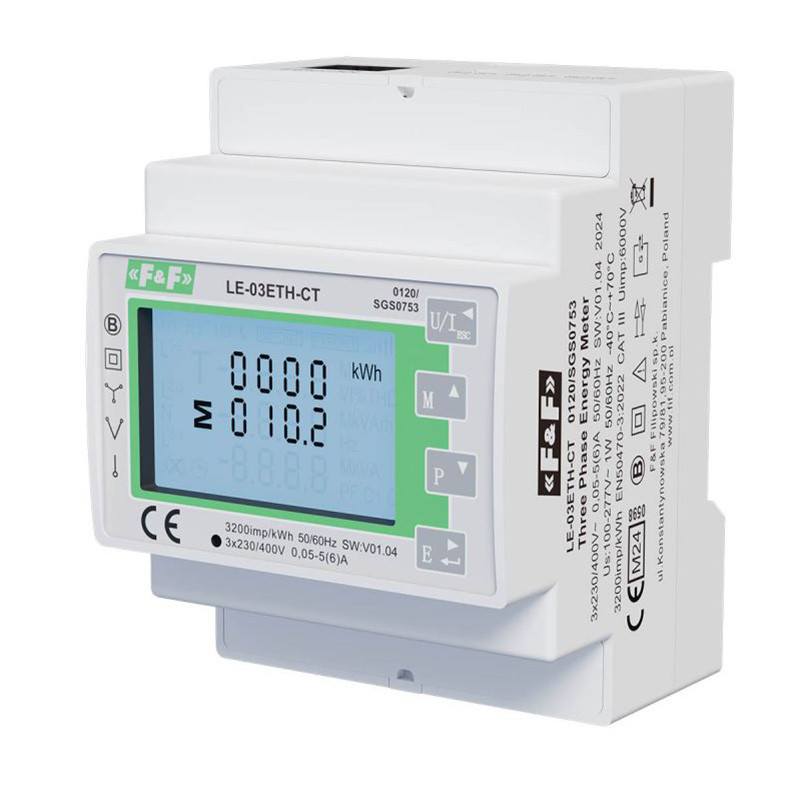

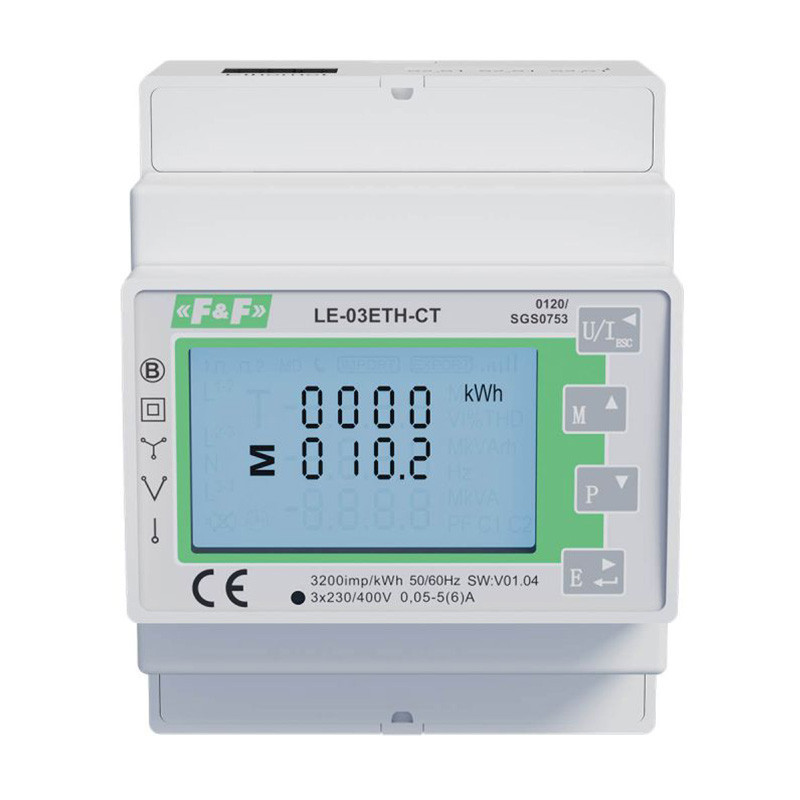

ŠTEVEC LE-03ETH-CT

Opis
Referenca

Trifazni digitalni števec električne energije LE-03ETH-CT je namenjen sekundarnemu, poldirektnemu merjenju porabe električne energije posameznih aparatov ali aparatov v skupini.

Števec električne energije se lahko uporablja tudi za obračun, certificiran je po standardu: Direktiva MID 2014/32/EU Številka certifikata TI3036 Uporaba LE-03ETH CT je elektronski, večfunkcijski, certificiran (MID deklaracija) števec električne energije, prilagojen za polposredne (z uporabo tokovnih transformatorjev) ali posredne (z uporabo napetostnih in tokovnih transformatorjev) meritve. Števec je prilagojen za daljinsko odčitavanje prek vgrajenega komunikacijskega priključka Ethernet in podpore protokolu Modbus TCP.

Funkcije:

• Zasnovan za meritve v 1-faznih in 3-faznih sistemih (3- in 4-žični);

• 2-smerno merjenje delovne in jalove energije (uvoz in izvoz);

• Podpora za 1 A in 5 A tokovne transformatorje z razmerjem od 1 do 9999;

• Podpora za napetostne transformatorje v območju 100÷500 V in razmerjem od 1 do 9999; • Prikaz kWh/kvar (poraba/proizvodnja); • Prikaz omrežnih parametrov; • Skladnost z MID; • Ethernet vrata; • Protokol Modbus TCP;

• Osvetljen večfunkcijski LCD zaslon;

• Možnost zaščite konfiguracije števca z geslom.

Tehnični podatki:

• Napajalna napetost: 85÷275 V AC

Nazivna napetost: 3×230/400 V

Najmanjši izmerjeni tok: 0,02 A Osnovni tok: 3×5 A

Največji tok: 3×6 A

Nazivna frekvenca: 50 Hz

Poraba števca: 10 VA; 2 W

Območje odčitavanja števca: 0÷9999999,9 kWh

Komunikacijski vhodi: Ethernet

Komunikacijski protokol: Modbus TCP

Indikacija odčitavanja: Rdeča LED

Preobremenitev: 20×Imax/0,5 s Izolacija: 4 kV/1 min.; 6 kV/1,2 μs Priključek: 2,5 mm² vijačni priključki Delovna temperatura: -40÷70°C Dimenzije: 4 moduli (70 mm)

Montaža: na 35 mm letev

Stopnja zaščite: IP51

Kategorija merjenja (CAT): III

Natančnost merjenja - delovna energija (EN504070-3:2022): Razred B

Natančnost merjenja - jalova energija (IEC62053-23): Razred 2

Natančnost merjenja - napetost: 0,5 %

Natančnost merjenja - tok: 0,5 %

Natančnost merjenja - frekvenca: 0,2 %

Natančnost merjenja - faktor moči: 1 %

Natančnost merjenja - delovna in jalova moč: ±1 %

Območje merjenja fazne napetosti (1p2w in 3p4w): 100÷276 V AC

Območje merjenja medfazne napetosti (3p3w): 172÷480 V AC
