Pametni recloserji (DVLM) – Aktivna zaščita in avtomatizacija srednjenapetostnih omrežij

V sodobni elektrodistribuciji se zahteve po neprekinjeni oskrbi z električno energijo in hitrem odpravljanju napak nenehno zvišujejo. V osrčju pametnih omrežij (Smart Grid) ključno vlogo igrajo avtomatski progovni odklopniki, v slovenskem prostoru bolj poznani kot DVLM (Daljinsko Vodena Ločilna Mesta).

Za razliko od pasivnih stikalnih elementov, recloserji delujejo kot aktivni, inteligentni varnostniki na srednjenapetostnih zračnih linijah. Sposobni so samostojno analizirati razmere v omrežju, lokalizirati mesto okvare in bliskovito ukrepati.

Kaj je DVLM (Recloser) in kako deluje?

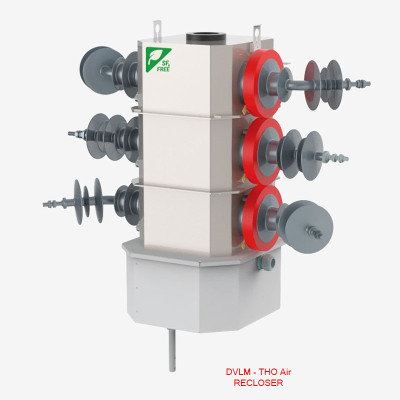

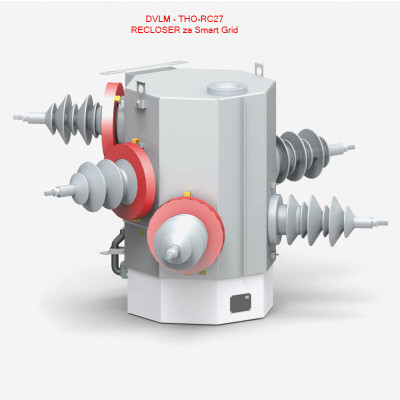

Recloser (DVLM) je integrirana stikalna naprava, ki združuje močnostni vakuumski odklopnik, merilne senzorje in napredno mikroprocesorsko zaščito. Njegova primarna naloga je zaznavanje in prekinjanje kratkostičnih tokov (tudi do 12,5kA) neposredno na daljnovodnem drogu.

Najpomembnejša funkcija DVLM-ja je izvajanje cikla APV (Avtomatski Ponovni Vklop). Statistično gledano je več kot 80 % okvar na zračnih linijah (npr. dotik veje, prehodni udar strele ali kratkotrajni stik zaradi ptic) prehodne narave. Ko recloser zazna kratki stik, v nekaj milisekundah odklopi prizadeti del omrežja, počaka kratek čas (da vzrok okvare izgine) in nato linijo znova vklopi. Če je napaka odpravljena, omrežje nemoteno deluje naprej brez dolgotrajnih izpadov in potrebe po intervenciji terenskih ekip.

Prednosti DVLM pred klasičnimi progovnimi stikali

Prehod s klasičnih, ročno vodenih progovnih ločilnikov na sodobne avtomatske odklopnike (DVLM) prinaša ključne izboljšave za stabilnost omrežja:

• Zmogljivost izklapljanja kratkih stikov: Klasična ločilna stikala lahko varno prekinjajo le normalne obremenitvene tokove. Ob kratkem stiku so nemočna in morajo počakati na izklop odklopnika v glavni transformatorski postaji. DVLM samostojno in varno prekine kratkostični tok ter lokalizira napako.
• Ekstremno zmanjšanje indeksov izpadov (SAIDI in SAIFI): Ker sistem APV večino napak odpravi avtomatsko, odjemalci kratkotrajnega nihanja napetosti skoraj ne zaznajo. To drastično izboljša kazalnike zanesljivosti oskrbe z energijo.
• Popolna zaščita pred vremenskimi vplivi: Klasična stikala imajo odprte kontakte, ki so izpostavljeni koroziji, ledu in snegu. Sodobni recloserji uporabljajo hermetično zaprte vakuumske komore in trdno dielektrično izolacijo, kar pomeni izjemno dolgo življenjsko dobo brez potrebe po rednem vzdrževanju.
• Nadzor nad obeh strani (6-skozniške meritve): Sodobne naprave merijo napetost na vseh šestih skoznikih (bushingih). S tem sistem natančno ve, ali je napetost prisotna pred odklopnikom, za njim ali na obeh straneh, kar preprečuje nevarne vklope na okvarjene dele linije.

Integracija v pametna omrežja (Smart Grid) in SCADA sisteme

DVLM naprave so ključni gradniki koncepta FDIR (Fault Detection, Isolation, and Service Restoration) v pametnih omrežjih. Preko integriranih krmilnih omaric in naprednih komunikacijskih protokolov (kot so IEC 60870-5-104, DNP3 ali IEC 61850) se neposredno povezujejo v dispečerske SCADA centre elektrodistribucijskih podjetij.

Dispečerji imajo v vsakem trenutku popoln nadzor nad pretoki energije, stanjem stikal in meritvami na daljnovodih. Ob nastanku trajne okvare lahko sistem samodejno ali z daljinskim ukazom reconfigurira omrežje – izolira okvarjeni odsek in napaja preostale odjemalce iz druge smeri, kar trajanje izpada skrajša z nekaj ur na nekaj sekund.
