TRANSFORMATORSKA POSTAJA Mzb2

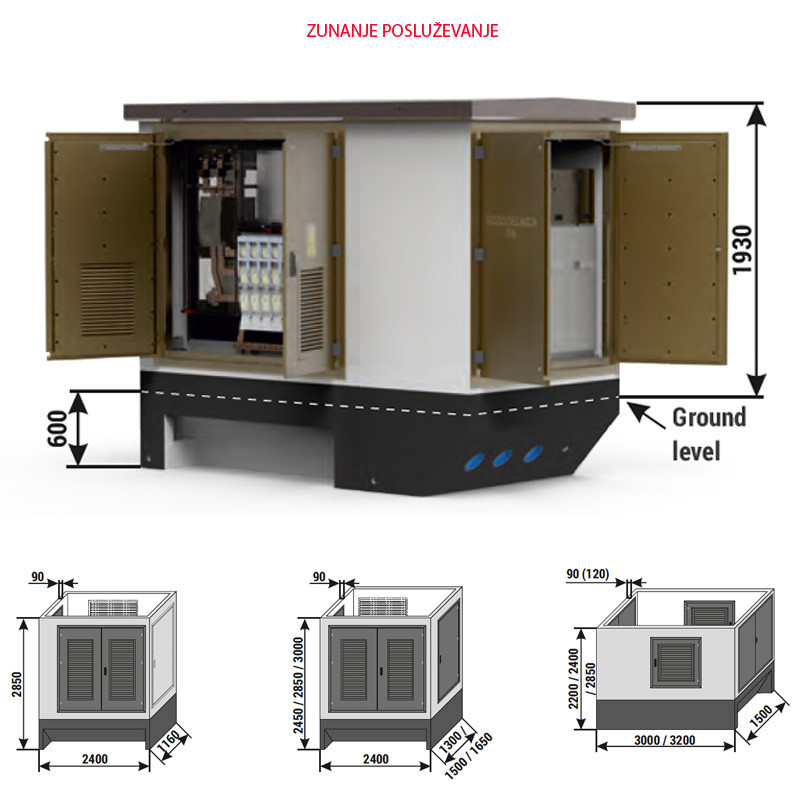

Transformatorska postaja z zunanjim posluževanjem MZb2:

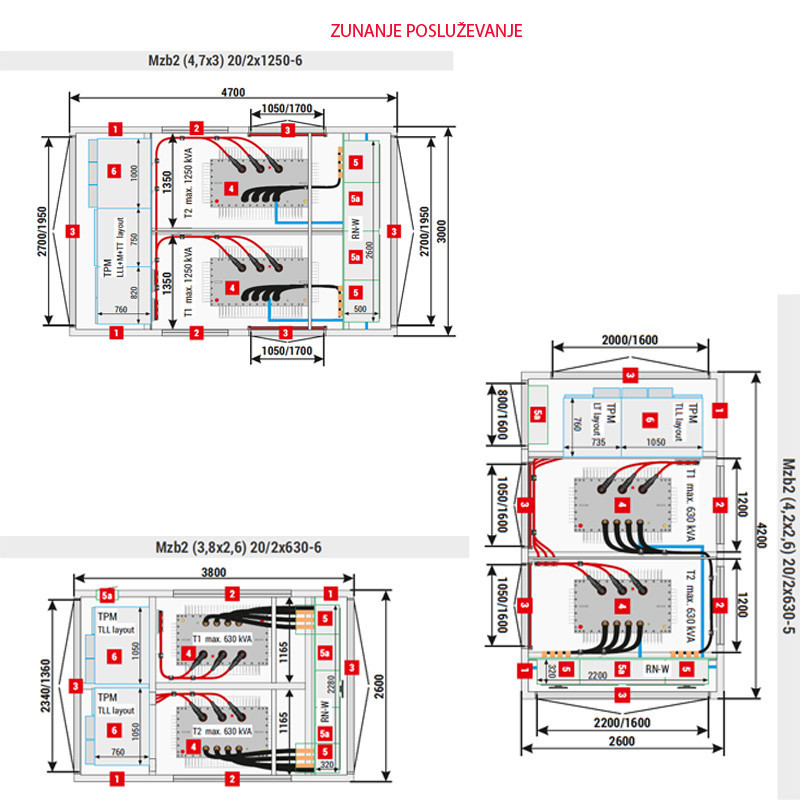

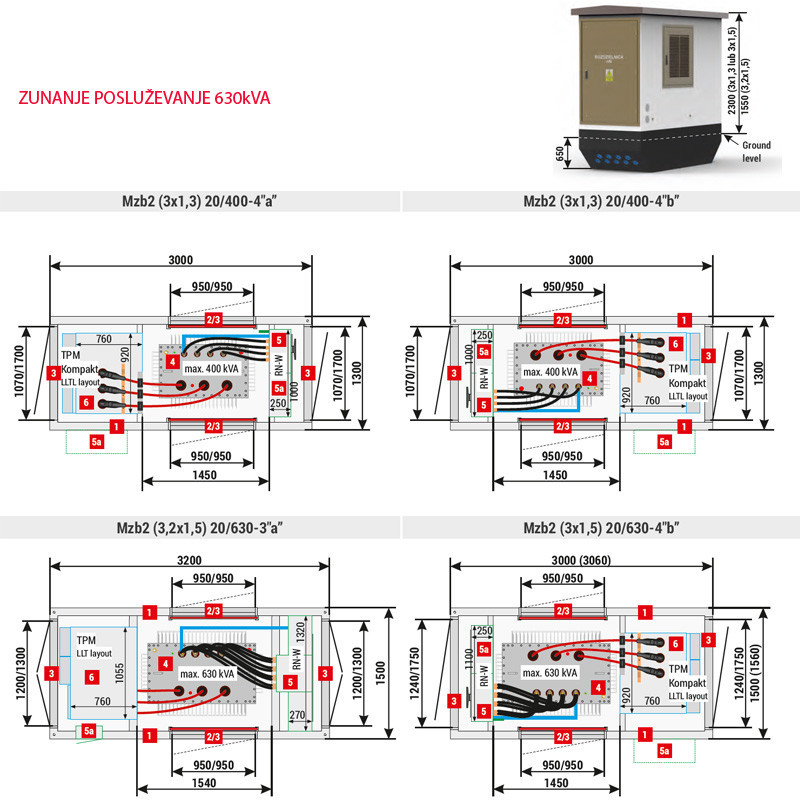

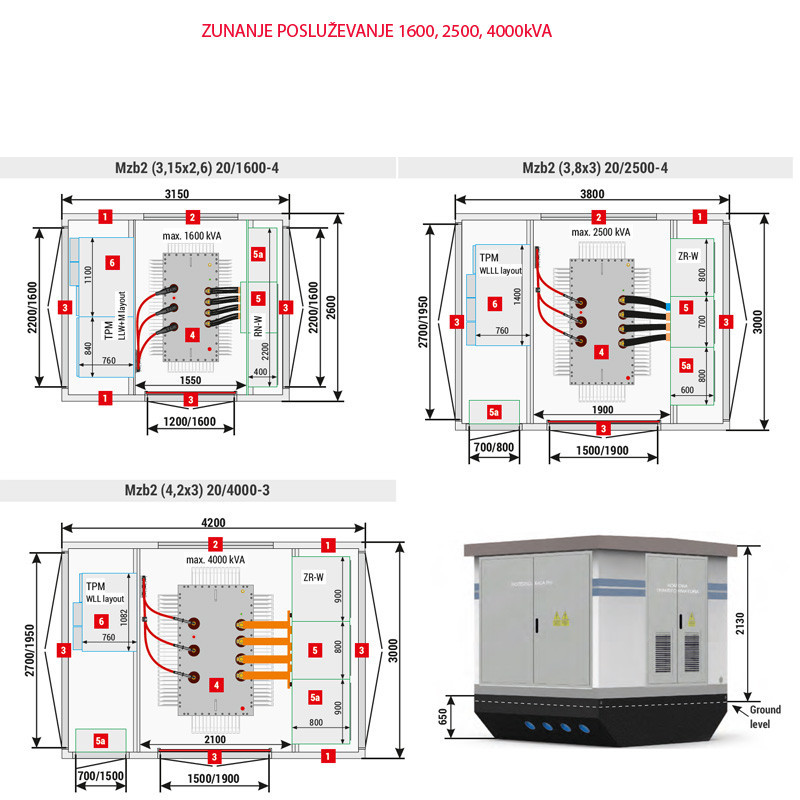

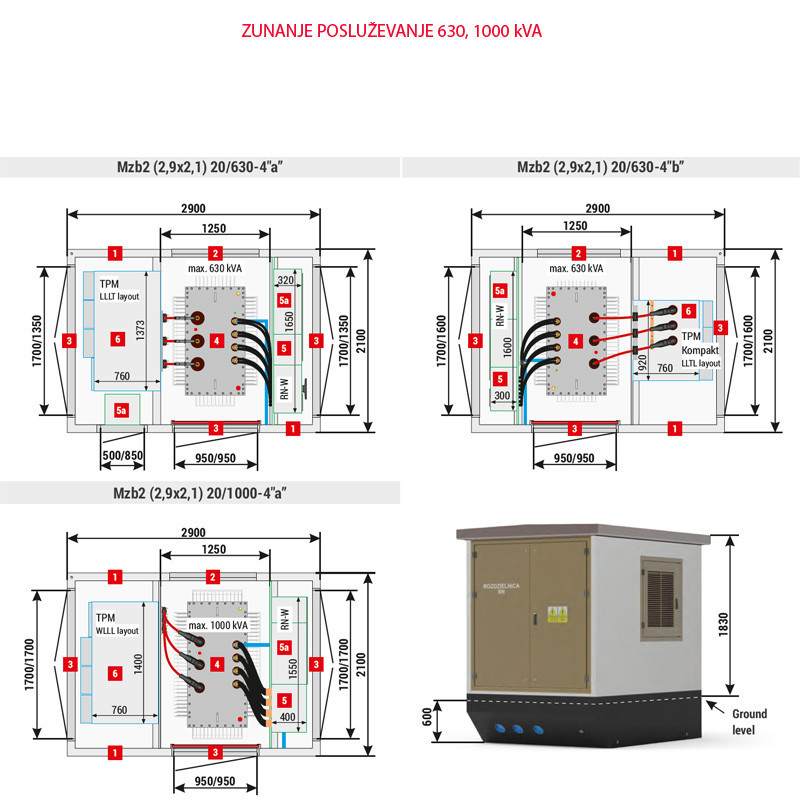

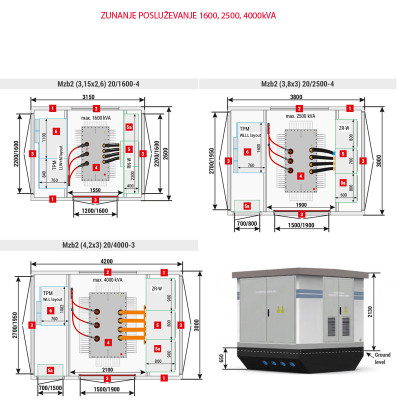

 400, 630, 1000, 1600, 2500, 4000, 2x630, 2x1250 kVA

namenjena  vgradnji srednjenapetostnih in nizkonapetostnih stikalnih naprav, naprav za daljinsko upravljanje, signalizacije, merilnih sistemov, transformatorjev, generatorjev in drugih naprav v skladu z zasnovo.

Transformatorska postaja tipa Mzb z zunanjim posluževanjem z monolitnim ohišjem tvori eno samo enoto (temelj je združen z glavno konstrukcijo),

ki jo je treba namestiti v pripravljen izkop.

Nato se od zgoraj vstavi transformator (preden se pritrdi streha), v zadnji fazi pa se streha namesti na glavno konstrukcijo razdelilne postaje.

Prefabricirane transformatorske postaje izpolnjujejo mednarodne standarde glede načrtovanja, testiranja in proizvodnje.

IEC 62271-202

Visokonapetostne stikalne in krmilne naprave 202. del: Prefabricirane transformatorske postaje za izmenični tok za nazivne napetosti nad 1 kV in do vključno 52 kV.

Tipski preskusi transformatorskih postaj se izvajajo v skladu s standardom IEC 62271-202 v akreditiranih laboratorijih.

Obvezni tipski preskusi:

 • preverjanje nivoja izolacije montažnih transformatorskih postaj;

 • dokazovanje sposobnosti glavnih in ozemljitvenih tokokrogov, da so izpostavljeni nazivnim vršnim in nazivnim kratkotrajnim vzdržnim tokovom

 • preverjanje stopnje zaščite in odpornosti ohišja transformatorske postaje proti mehanskim obremenitvam;

 • preverjanje pomožnih in krmilnih tokokrogov.

Tipski preskusi, odvisno od zahtev (izvedeni po dogovoru med proizvajalcem in uporabnikom):

 • preskusi za dokazovanje dviga temperature komponent, ki so v montažni transformatorski postaji;

 • preskusi za oceno učinkov iskrenja zaradi notranjega obločnega stika – razred IAC-A, IAC-B ali IAC-AB;

 • preskusi EMC združljivosti komponent, vključno s pomožnimi in krmilnimi tokokrogi, ki še niso preizkušeni;

 • preskusi za preverjanje ravni hrupa montažne transformatorske postaje z visoko/nizko napetostjo;

 • merjenje ali izračun elektromagnetnih polj, ki jih ustvarja montažna transformatorska postaja;

 • Dvig temperature zaradi sončnega sevanja.
