SN BLOK TPM Air (Suhi zrak)

Kompaktni SN-blok Dry-Air (Suhi zrak)

TPM Air –  (RMU) do 24 kV brez vsebnosti SF₆

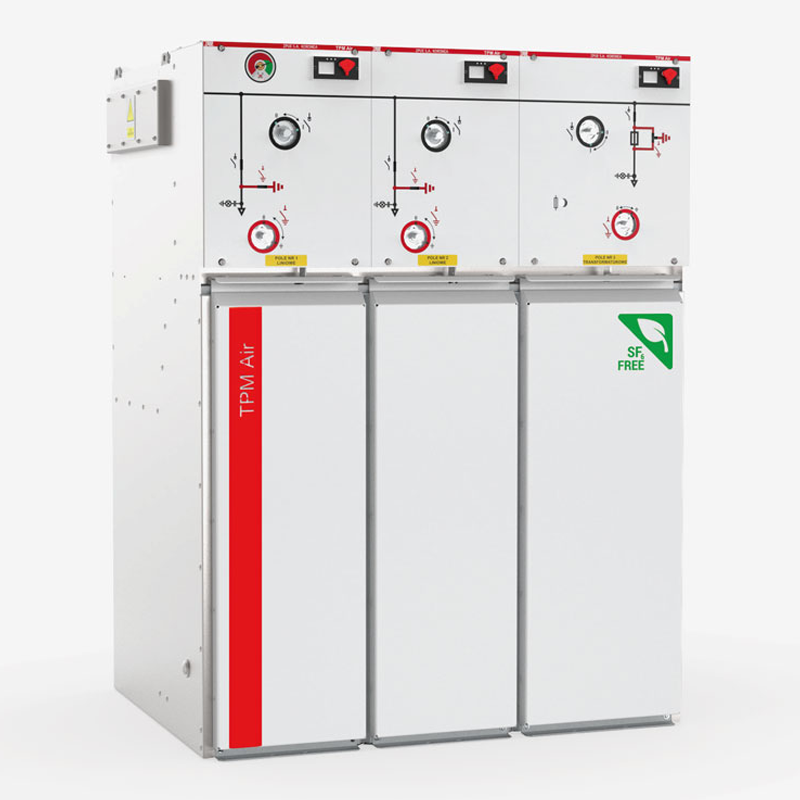

TPM Air je SN stikalna naprava (RMU), namenjena uporabi v srednjenapetostnih (SN) omrežjih. Zasnova temelji na izolaciji s suhim zrakom in vakuumski tehnologiji, pri čemer uporablja izključno naravne sestavine atmosferskega zraka. To zagotavlja popolno skladnost z veljavnimi okoljskimi zahtevami ter prihodnjo zakonodajo na področju toplogrednih plinov.

TPM Air izpolnjuje zahteve za distribucijske stikalne naprave in združuje okoljsko prijaznost s prednostmi preverjenega koncepta TPM stikalnih naprav.

Gre za prebojno rešitev, ki zagotavlja varno, ekonomično in dolgoročno obratovanje srednjenapetostnih omrežij.

Značilnosti

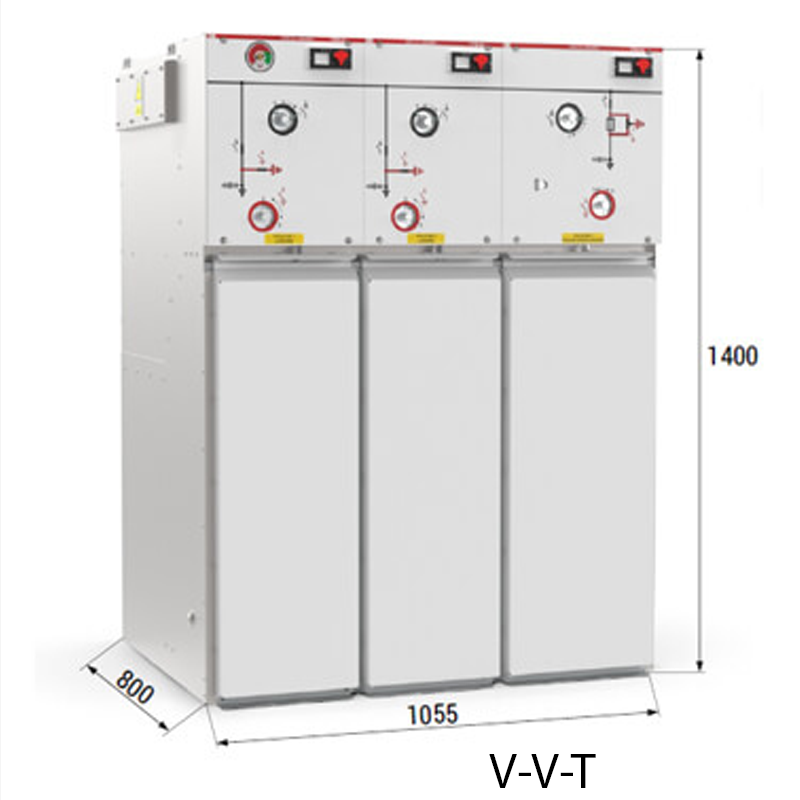

• kompaktne dimenzije stikalne naprave ob ohranjanju visokih tehničnih parametrov,

• visoka raven obratovalne varnosti zaradi zasnove, odporne na notranji oblok z vseh strani naprave,

• možnost konfiguracije stikalne naprave iz več polj za različne namene: linijska polja, transformatorska polja, stikalna polja, spojna polja, merilna polja,

• možnost enostavne razširitve stikalne naprave z dodatnimi polji (upoštevati ob naročilu); vsako polje je lahko izvedeno kot razširljivo,

• možnost prilagoditve za daljinsko vodenje in merilne sisteme, npr. za uporabo v omrežjih Smart Grid,

• hitra ozemljitvena naprava, ki v transformatorskem polju ozemlji varovalko na obeh straneh,

• rezervoar iz nerjavnega in proti kislinam odpornega jekla, napolnjen s suhim zrakom pod nadtlakom; zaradi zatesnjene izvedbe ne zahteva vzdrževanja skozi celotno življenjsko dobo,

• izolacijski medij iz naravnih sestavin atmosferskega zraka – brez potenciala globalnega segrevanja (GWP = 0).

TPM Air stikalna naprava je skladna z naslednjimi standardi:

• EN 62271-1 – Visokonapetostne stikalne in krmilne naprave – 1. del: Splošne zahteve,

• EN 62271-200 – Visokonapetostne stikalne in krmilne naprave – 200. del: Izmenične stikalne naprave v kovinskih ohišjih za nazivne napetosti nad 1 kV do vključno 52 kV,

• EN 62271-100 – Izmenični visokonapetostni odklopniki,

• EN 62271-102 – Visokonapetostni ločilniki in ozemljitvena stikala,

• EN 62271-103 – Ločilniki z nazivno napetostjo nad 1 kV do 52 kV,

• EN 62271-105 – Stikalne naprave z varovalkami za izmenični tok,

• EN 62271-213 – Sistemi za zaznavanje in prikaz napetosti.

Varnost

Robustna konstrukcija TPM Air zagotavlja visoko zanesljivost:

• rezervoar iz nerjavnega in proti kislinam odpornega jekla, odporen na vplive okolja,

• uporaba oklopljenih priključnih glav, ki zagotavljajo varnost tudi med vzdrževalnimi deli ob prisotni napetosti na kablih,

• manometer za nadzor tlaka suhega zraka v rezervoarju,

• standardna odpornost proti notranjemu obloku do 20 kA,

• zvišan tlak zaradi notranjega obloka se sprosti prek varnostnega ventila na dnu rezervoarja; plini se odvedejo v kabelski jašek in ne ogrožajo osebja,

• pogoni za ročno upravljanje stikalnih elementov,

• napetostni indikatorji v vsakem polju za preverjanje odsotnosti napetosti,

• pregledna sinoptična shema za enostavno upravljanje in nadzor stanja,

• mehanske blokade, ki omogočajo odpiranje kabelskega prostora šele po zaprtju ozemljitvenega stikala,

• mehanske blokade med napravami za preprečevanje napačnih stikalnih operacij,

• možnost elektromagnetnih blokad, ki preprečujejo zapiranje ozemljitvenega stikala ob prisotni napetosti,

• pomožni kontakti za signalizacijo stanja naprav, kar zagotavlja varno daljinsko upravljanje,

• uporaba tlačnega stikala pri izvedbah z motornim pogonom za dodatno varnost daljinskega upravljanja.

Stikalni (konektorski) prostor

Stikalni prostor je nameščen v rezervoarju iz nerjavne, proti kislinam odporne pločevine. Kot izolacijski medij se uporablja suhi zrak pod nadtlakom z zelo visoko dielektrično trdnostjo. V notranjosti so zbiralke, izolatorji in stikalni elementi, ki glede na konfiguracijo vključujejo:

• tripozicijski ločilnik z ozemljitvenim stikalom in dušilno komoro,

• tripozicijski ločilnik z ozemljitvenim stikalom,

• vakuumski odklopnik.

Vsak rezervoar ima varnostni ventil za razbremenitev tlaka ob notranjem obloku. Prebojni izolatorji imajo vgrajene kapacitivne delilnike napetosti, povezane z napetostnimi indikatorji na sprednji strani stikalne naprave. Tako ločilniki kot pogonski mehanizmi so izjemno vzdržljivi in zanesljivi.

Varovalčni prostor

• V varovalčnem prostoru so nameščene varovalke s temperaturnim omejevalnikom (toplotnim sprožilnikom) v skladu s standardoma IEC 60282-1 in DIN 43625, ki preprečujejo nedopustno visoke temperature ne glede na njihov vzrok.

• Zasnova preprečuje odpiranje varovalčnega prostora pred zaprtjem ozemljitvenega stikala. Ločilnik v transformatorskem polju je mogoče vklopiti šele po zaprtju pokrova varovalčnega prostora. Ob pregoretju varovalke sprožilni mehanizem samodejno izklopi ločilnik v transformatorskem polju. Ponovni vklop je mogoč po zamenjavi varovalk.

Pogonski prostor

• Pogonski prostor vključuje integriran ročni ali motorni pogon za ločilnik, ozemljitveno stikalo ali vakuumski odklopnik. Transformatorsko polje je dodatno opremljeno z akumulacijskim pogonom, ki omogoča izklop ločilnika ob pregoretju varovalke ali ob delovanju sprožilne tuljave.

• Na sprednji plošči je prikaz stanja varovalke. V pogonskem prostoru je nameščen tudi manometer (temperaturno kompenziran) za nadzor tlaka suhega zraka ter napetostni indikatorji za kable.

Kabelski prostor

V kabelskem prostoru je stikalna naprava povezana z omrežnimi kabli prek kabelskih glav. Posamezna polja so med seboj ločena s kovinskimi pregradami.

Vsak kabelski prostor je opremljen z:

• prebojnimi izolatorji tipa C za dovodna, odvodna in transformatorska polja s stikalom,

• prebojnimi izolatorji tipa A za transformatorska polja z MV varovalkami,

• kabelskimi objemkami,

• ozemljitvenimi priključki za povratne vodnike.

Možna je tudi vgradnja:

• tokovnih transformatorjev, Rogowskijevih tuljav,

• napetostnih senzorjev,

• prenapetostnih odvodnikov,

• kombiniranih sistemov (npr. dve glavi na fazo, glava + napetostni senzor, glava + prenapetostni odvodnik itd.).

TPM Air je zasnovan za priklop kablov s presekom do 630 mm², npr. kablov s plastično izolacijo, kot so YHAKXS, YHKX, XUHAKXS ali XRUHKS.
