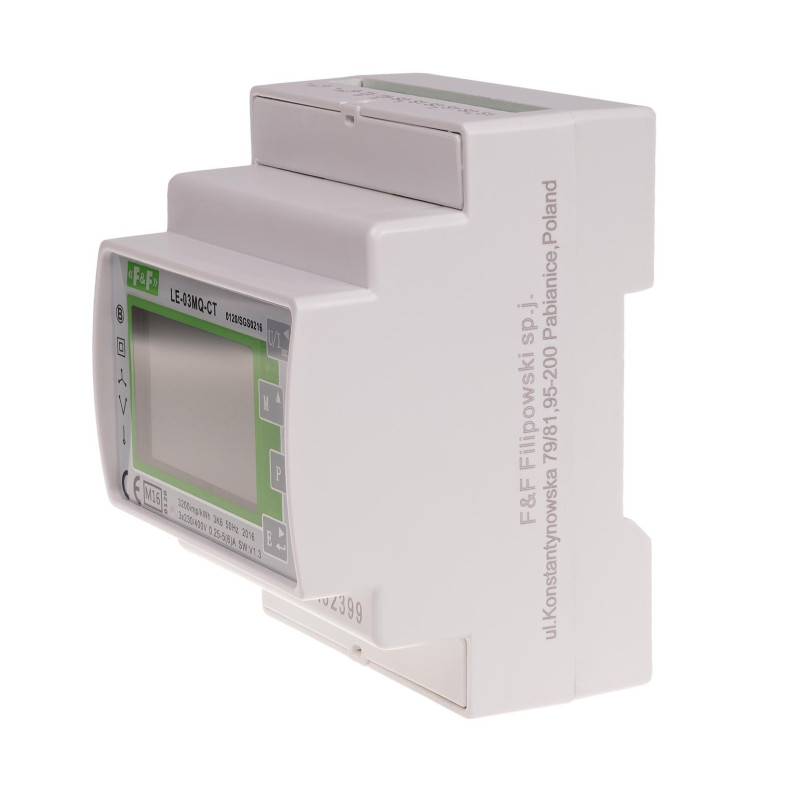

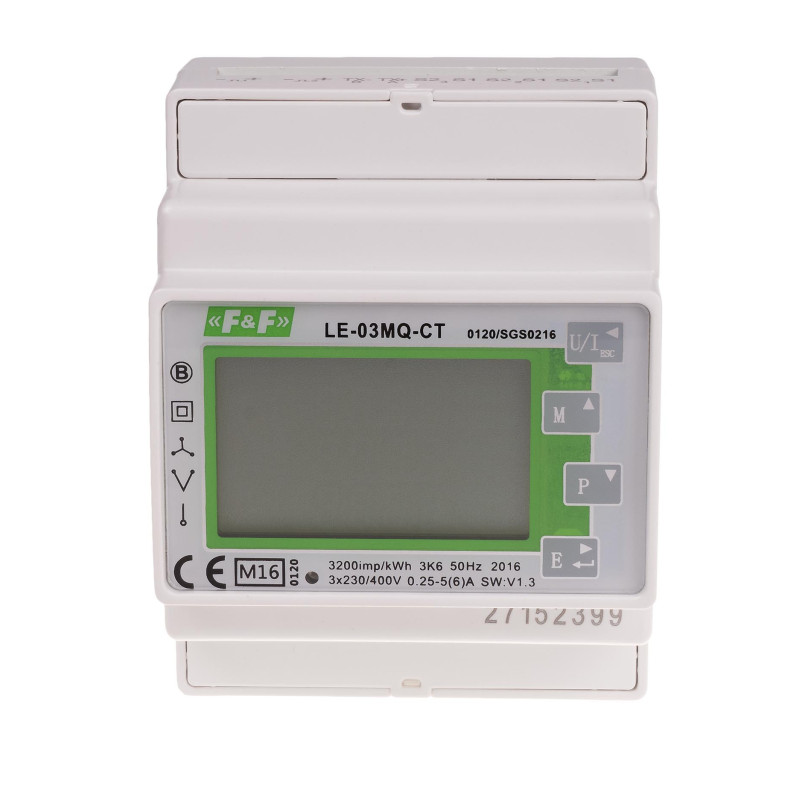

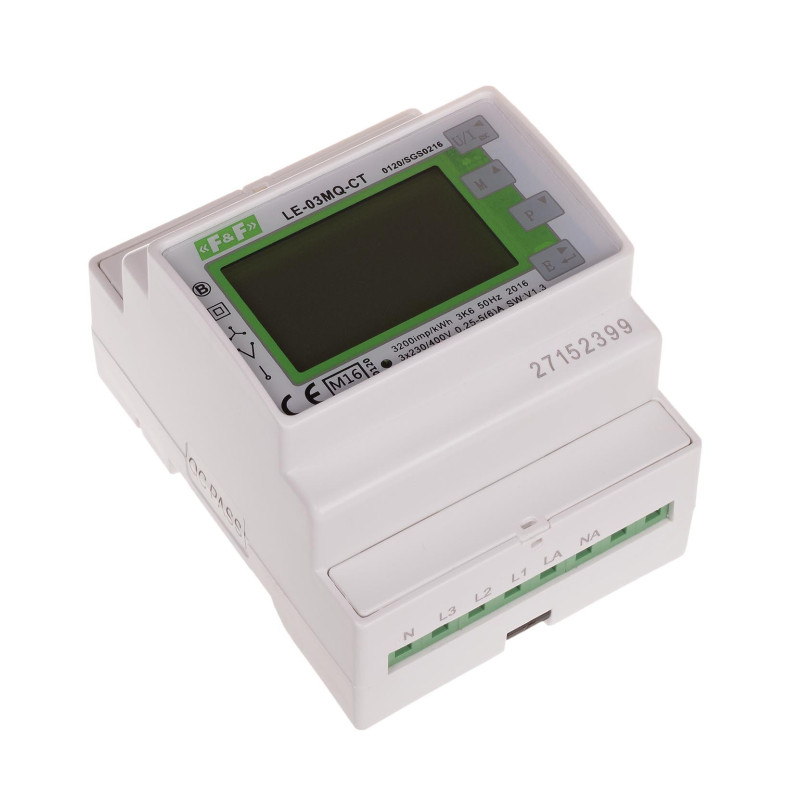

ŠTEVEC LE-03MQ-CT

Trifazni digitalni štiritarifni števec električne energije LE-03MW CT je namenjen sekundarnemu, poldirektnemu merjenju porabe električne energije posameznih aparatov ali aparatov v skupini. Števec električne energije se lahko uporablja samo za informativne meritve, ne pa tudi za izdajanje računov.
Opozorilo
Nastavitev razmerja je možna samo enkrat iz varnostnih razlogov. Pomembno je vedeti, da po tej nastavitvi razmerja ni več mogoče spremeniti. Prosimo, da to upoštevate in skrbno preučite navodila za uporabo in montažo, saj po nastavitvi teh parametrov le-teh ne morete naknadno spreminjati. Navodila za uporabo in sestavo najdete tukaj.
Tarife, konstanto impulznega izhoda in izračun skupne porabe energije (tot.=imp.+exp./tot.=imp.–exp.) je mogoče nastaviti samo prek konfiguracijske aplikacije LEconfig ali z uporabo registrov Modbus. Za povezavo števca električne energije z računalnikom priporočamo uporabo pretvornika CN-USB-485. Uporaba drugega pretvornika lahko vpliva na združljivost in pravilno delovanje.
Če je potrebno, ne oklevajte in nas kontaktirajte. Za simbolično plačilo smo pripravljeni opraviti zahtevane nastavitve pred pošiljanjem blaga.
Lastnosti
● 3-fazni 4-tarifni digitalni števec električne energije.
● Zasnovano za polneposredno merjenje X/5A*.
● Merjenje delovne, jalove energije in parametrov omrežja.
● Komunikacija prek protokola Modbus RTU (vrata RS-485).
● LCD zaslon.
* - v pomnilnik števca električne energije se vnese vrednost primarnega tokokroga tokovnega transformatorja v območju 5 - 7500 A, tako da se na prikazovalniku izpisuje dejanska poraba električne energije.
Za več informacij o maksimalni dolžini priključnih vodnikov tokovnih transformatorjev kliknite tukaj.
Prikazani parametri
● Datum in čas;
● Skupna poraba delovne energije [kWh];
● Poraba delovne energije v tarifi 1 do 4 [kWh];
● Skupna poraba jalove energije [kVarh];
● Poraba delovne energije v tarifi 1 do 4 [kVarh];
● Fazna napetost L1,L2,L3 [V];
● Tok L1, L2, L3 [A];
● Skupna trenutna delovna moč [kW];
● Trenutna delovna moč za faze L1, L2, L3 [kW];
● Skupna trenutna navidezna moč [kVA];
● Trenutna navidezna moč za faze L1, L2, L3 [kVA];
● Skupni faktor moči [cos ϕ];
● Faktor moči za L1, L2, L3.

PC aplikacija LEconfig

Program za konfiguracijo in izračun izmerjene energije za števce električne energije serije LE s protokolom MODBUS.
