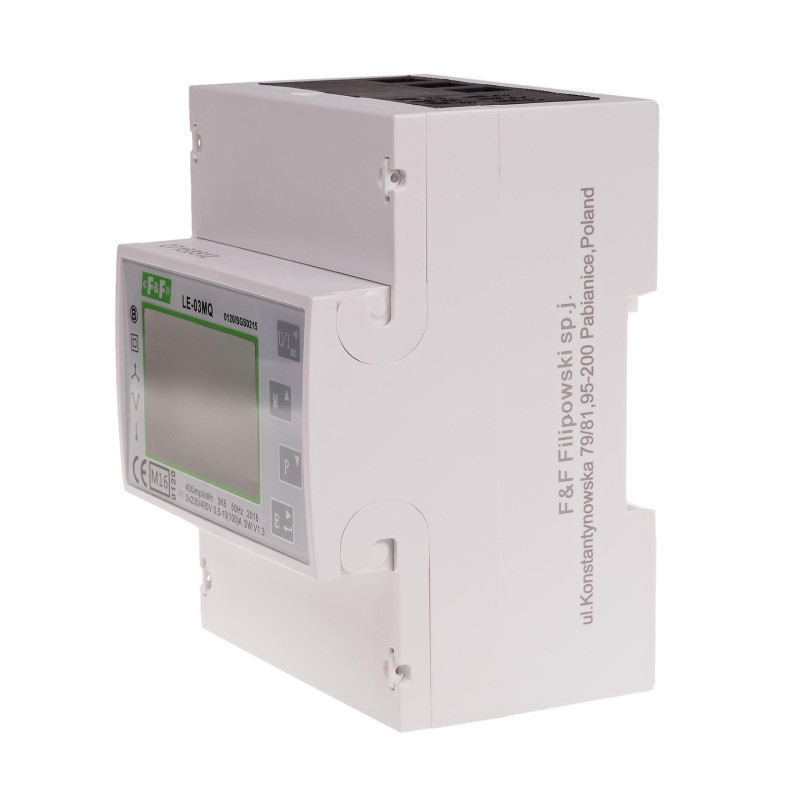

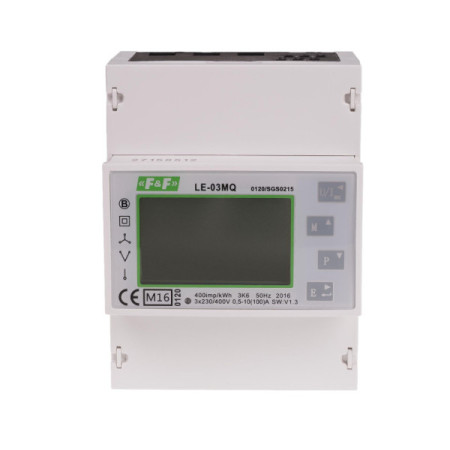

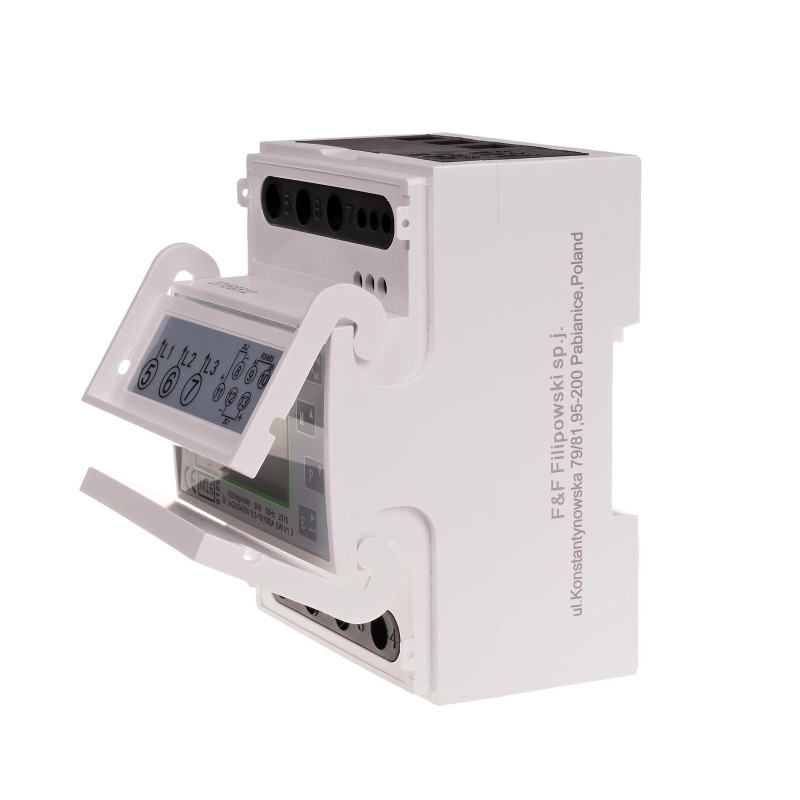

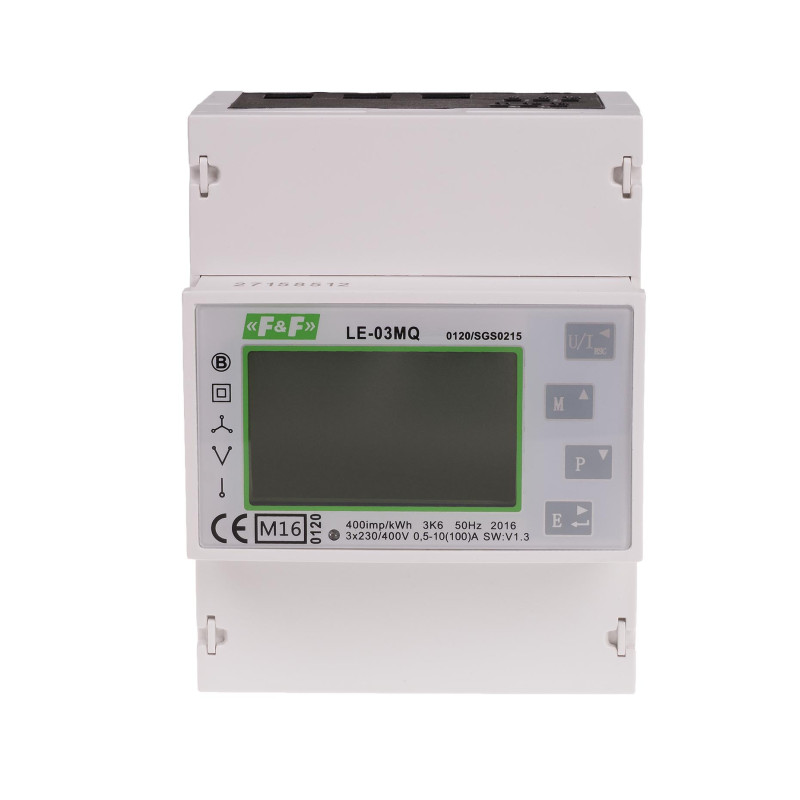

ŠTEVEC LE-03MQ

Trifazni digitalni števec električne energije LE-03MQ je namenjen sekundarnemu merjenju porabe električne energije posameznih aparatov ali aparatov v skupini. Števec električne energije se lahko uporablja tudi za obračun, certificiran je po standardu MID 2014/32/EU.
Poleg delovne in jalove energije (skupaj / odvzeta / dobavljena) električni števec meri in prikazuje tudi druge parametre omrežja kot so vhodna moč, napetost, tok, faktor moči, frekvenca in podobno.
Lastnosti
● 3-fazni 4-kvadrantni digitalni števec električne energije.
● Neposredno merjenje do 100 A.
● Merjenje delovne, jalove energije in parametrov omrežja.
● MID certifikat
● Komunikacija prek protokola Modbus RTU (vrata RS-485).
● Osvetljen LCD zaslon.
● 2-kratni impulzni izhod SO.
● Zavarujte konfiguracijo z geslom.

Prikazani parametri
Seznam napetosti in toka. Vrednosti se preklapljajo z gumbom V/A.
● Fazna napetost L1, L2, L3 [V];
● Tok na posameznih fazah L1, L2, L3 [A];
● Skupno harmonično popačenje napetosti na posameznih fazah L1, L2, L3 [V%THD];
● Skupno harmonično popačenje toka na posameznih fazah L1, L2, L3 [I%THD].

Seznam frekvenc, faktorjev moči in največjih vrednosti. Vrednosti se preklapljajo z gumbom MD/PF/HZ. ● Frekvenca [Hz];
● Skupni faktor moči (PF) [cos ϕ];
● Faktor moči (PF) za posamezne faze L1, L2, L3 [cos ϕ];
● Največja moč [kW];
● Največji tok na posameznih fazah L1, L2, L3 [A].
Seznam uspešnosti. Vrednosti se preklopijo s tipko P.
● Trenutna delovna moč za posamezne faze L1, L2, L3 [kW];
● Trenutna jalova moč za posamezne faze L1, L2, L3 [kVAr];
● Trenutna navidezna moč za posamezne faze L1, L2, L3 [kVA];
● Skupna trenutna delovna moč [kW];
● Skupna trenutna jalova moč [kVAr];
● Skupna trenutna navidezna moč [kVA].
Seznam porabe energije. Vrednosti preklopite z gumbom E.
● Prevzeta (uvožena) delovna energija [kWh];
● Dobavljena (izvožena) delovna energija [kWh];
● Prevzeta (uvožena) jalova energija [kVArh];
● Dobavljena (izvožena) jalova energija [kVArh];
● Skupna delovna energija [kWh];
● Skupna jalova energija [kVArh].

PC aplikacija LEconfig

Program za konfiguracijo in izračun izmerjene energije za števce električne energije serije LE s protokolom MODBUS.
