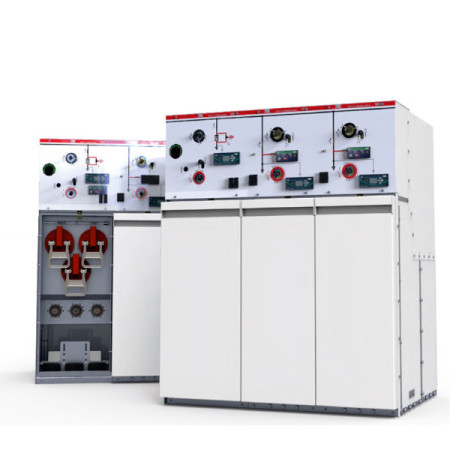

SN BLOK TPM

Stikalne naprave serije TPM so skupina srednjenapetostnih obročnih stikalnih naprav (RMU - Ring Main Unit) v plinski izolaciji SF6 za uporabo v zaprtih prostorih.
Namenjeni so za dobavo in sekundarno distribucijo električne energije v radialnih in obročnih mestnih omrežjih, v industriji in v vseh objektih, kjer so zaželjene kompaktne stikalne naprave z visokimi tehničnimi parametri .
Značilnosti
miniaturne dimenzije stikalnih naprav ob ohranjanju visokih tehničnih parametrov,
zelo visoka stopnja varnosti, vključno z obločno zaščito - potrjeno z ustreznimi certifikati,
možnost konfiguriranja stikalnih naprav iz niza različnih namenskih odsekov: dovod, transformator, odklopnik, merjenje, kabelski odseki,
možnost konfiguriranja stikalnih naprav z uporabo širokega nabora polj: podajalnik, transformator, odklopnik, spojnik vodila, merjenje,
možnost enostavne razširitve stikalne naprave z dodatnimi sklopi (kar je potrebno upoštevati pri naročilu) vsak sklop je lahko izdelan kot razširljiv,
možnost prilagoditve stikalnih naprav za delo z daljinskim vodenjem in merilnimi sistemi, npr. za delo v omrežjih Smart Grid,
hitro ozemljitveno stikalo, ki ozemlji talilni vložek na obeh straneh v polju transformatorja,
glavni rezervoar za plin SF6 je izdelan iz nerjavečega, na kisline odpornega jekla, z varjenimi priključki, ki zagotavljajo okoljsko in osebno 6 varnost ter ostanejo zaprti ves čas delovanja stikalne naprave,
proizvajalec lahko reciklira odpadno stikalno opremo in varno odstrani plin SF6 iz svojih rezervoarjev.

Varnost
robustna konstrukcija stikalnih naprav tipa TPM zagotavlja visoko zanesljivost,
rezervoar je izdelan iz nerjavečega, kislinsko odpornega jekla, ki zagotavlja odpornost na okoljske pogoje,
uporaba oklopljenih zaključkov zagotavlja varnost, npr. med servisiranjem z odstranjeno sprednjo ploščo in napajalnimi kabli pod napetostjo,
indikator tlaka plina - merilnik tlaka, ki kaže pravilen tlak izolacijskega plina v rezervoarju,
odpornost proti notranjemu obloku 20 kA kot standard in 22 kA pri izdelavi po meri,
povišanje tlaka zaradi notranjega obloka se odpravi z odpiranjem varnostnega ventila, nameščenega v spodnjem delu rezervoarja stikalne naprave. Plini se odvajajo v kabelski kanal, s čimer se odpravi nevarnost za osebje,
vsaka stikalna enota je opremljena z indikatorji napetosti, ki omogočajo osebju, da se prepriča, da izolirne sponke puše niso pod napetostjo,
berljiv sistemski zaslon, ki izboljša intuitivnost upravljanja in olajša branje stanja naprav,
sklop mehanskih zapor omogoča odpiranje sprednjih plošč kabelskega prostora šele po sklenjenem ozemljitvenem stikalu,
sklop mehanskih zapor med napravami, ki onemogoča izvajanje nepravilnih preklopnih operacij,
neobvezna uporaba elektromagnetnih zapor, ki preprečujejo zapiranje ozemljitvenega stikala z napajalnimi kabli pod napetostjo,
komplet pomožnih kontaktov z izhodom stanja naprave, ki zagotavlja varnost daljinskega upravljanja,
uporaba nadzora tlaka ves čas za možnost motornega pogona zagotavlja varnost daljinskega upravljanja.
